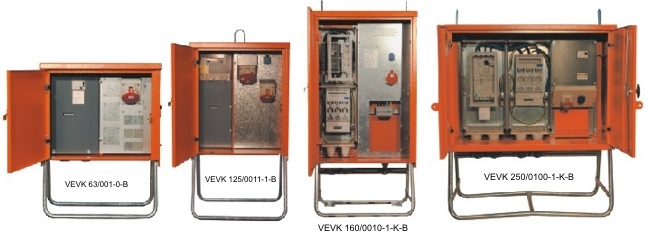

Kranverteiler
Steidele-Krananschluss-Schränke werden nach EN 60439-4 bzw. DIN VDE 0660 Teil 501, Ausgabe Juni 2005 sowie nach DIN/VDE 100, Teil 704, Ausgabe Mai 2001 (230/400 V - 50 Hz, Kurzschlussfestigkeit ID 6 kA) gefertigt und entsprechen den Anwenderregeln der Berufsgenossenschaft der Feinmechanik und Elektrotechnik BGI 608 (Juni 2004).
Krananschluss-Schränke mit allstromsensitiven FI-Schutzschaltern, Typ B, sind erforderlich, sofern auf Baustellen frequenzumrichtergesteuerte Kräne eingesetzt werden.
Diese Verbraucher können im Fehlerfall glatte Gleichfehlerströme erzeugen, welche von herkömmlichen pulsstromsensitiven FI-Schaltern Typ A, nach DIN/VDE 0664 nicht erfasst werden und somit nicht auslösen. Im Baustellenbetrieb ist darauf zu achten, dass allstromsensitiven FI-Schaltern keine herkömmlichen FI-Schalter vorgeschaltet sind.
Gehäuse aus verzinktem Stahlblech mit schwenkbaren Kranösen oder Tragegriffen, verschließbar mittels Vorhängeschloss (bauseits), Lackierung RAL 2004 orange, Fußgestelle feuerverzinkt. Schutzart IP 44 (innere Bedienfront IP 21).
Schutzisolierung bis einschl. Fehlerstromschutzschalter (RCD).
Die Lieferung erfolgt einschl. Sicherungszubehör und Fußgestell.
Um Leistungsverzeichnis-Texte zu erhalten, klicken Sie bitte auf die Typenbezeichnung!
Sämtliche Angaben verstehen sich ohne Gewähr.
Laden Sie sich hier unsere Katalogübersichtsseite für Anschluss-Verteiler als PDF herunter.
| Kranverteiler mit allstromsensitiven FI-Schaltern, Typ B | ||||||||||||
| Typ (Zeichnung/Schaltplan) |
Best. Nr. |
PDF Katalog Seite |
Leistung kVA |
CEE-Steckdosen 5-pol., 400 V |
Schutz- kontakt- steckd. 16A, 230 V |
FI-Schutzschalter | ||||||
| 32A | 63A | 125A | Typ A 0,03A / 2-p. |
Typ A 0,03A / 4-p. |
Typ A 0,5A / 4-p. |
Typ B 0,3A / 4-p. |
Typ B 0,5A / 4-p. |
|||||
| VEVK 63/001-0-B | 4518 |  |
44 | x | 1 | x | x | x | x | x | 63A | x |
| VEVK 125/0011-1-B | 4520 | |
87 | x | 1 | 1 | x | 25A | x | x | x | 125A |
| VEVK 125/0011-1-K-B | 4524 | |
87 | x | 1 | 1 | 1 | 25A | x | x | x | 125A |
| VEVK 125/0111-1-K-B | 4526 | |
87 | 1 | 1 | 1 | x | 25A | 40A | x | x | 125A |
| VEVK 200/0010-1-K-B | 4552 | |
138 | x | x | 1 | x | 25A | x | 63A | x | 125A |
| Kranverteiler mit Leistungsschalter mit FI-Auslöser 230/400V, allstromsensitiv Typ B | |||||||||
| Typ (Zeichnung/Schaltplan) |
Best. Nr. |
PDF Katalog Seite |
Leistung kVA |
CEE-Steckdosen 5-pol., 400V |
Schutz- kontakt- steckd. 16A, 230 V |
FI-Schutzschalter | Leistungsschalter mit Fi-Auslöser 230/400V |
||
| 32A | 63A | Typ A 0.03A/2-p. |
Typ A 0.03A/4-p. |
||||||
| VEVK 160-K-B | 4536 | |
111 | x | x | x | x | x | 250A |
| VEVK 160/0010-1-K-B | 4540 | |
111 | x | 1 | 1 | 25A | x | 250A |
| VEVK 160/0100-1-K-B | 4544 | |
111 | 1 | x | 1 | x | 40A | 250A |
| VEVK 250-K-B | 4560 | |
173 | x | x | x | x | x | 250A |
| VEVK 250/0100-1-K-B | 4564 | |
173 | 1 | x | 1 | x | 40A | 250A |
